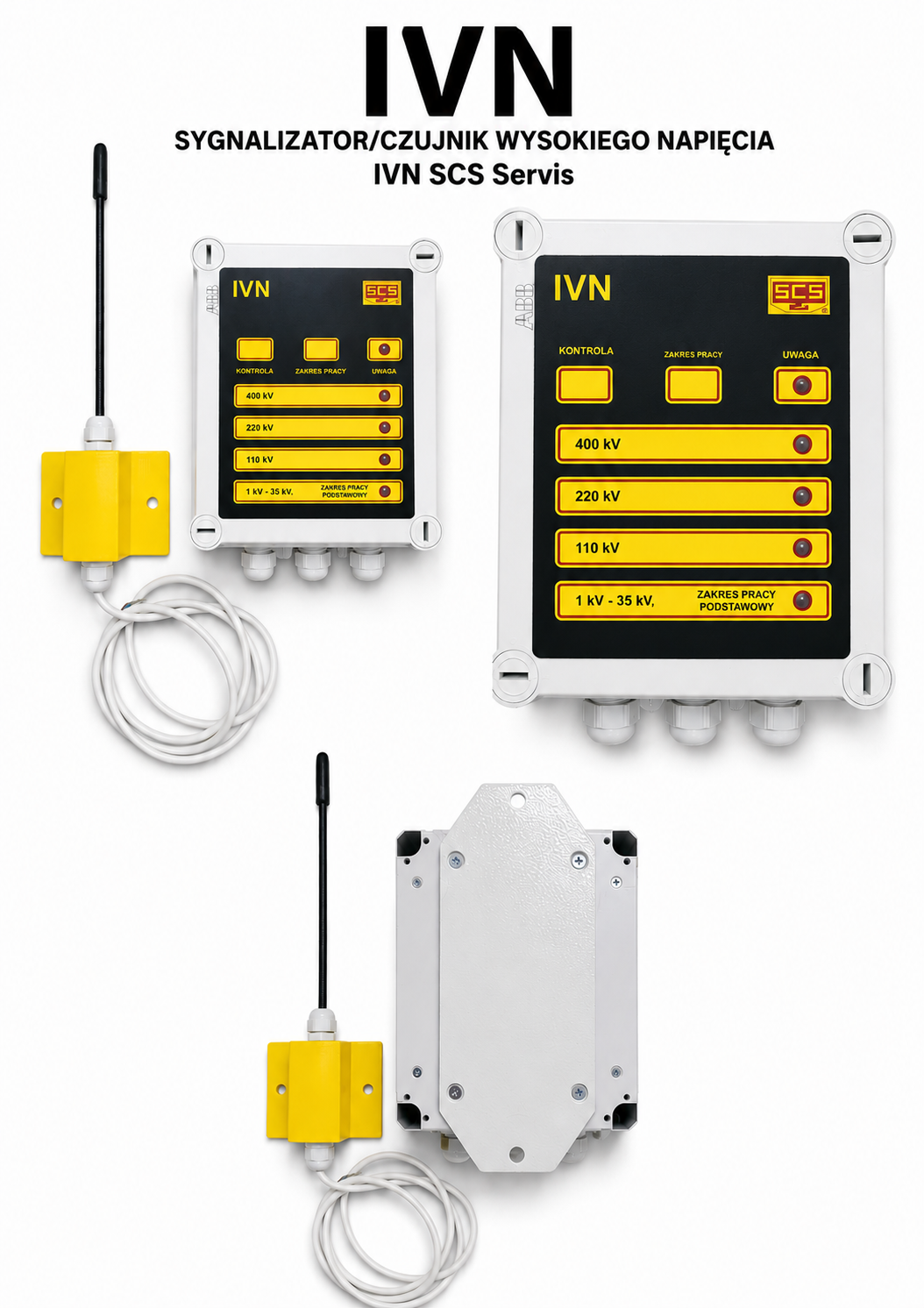

Wskaźnik Napięcia IVN SCS Servis
Wskaźnik IVN SCS Servis to nowoczesne mikroprocesorowe urządzenie służące do wykrywania pola elektromagnetycznego wytwarzanego przez napowietrzne linie energetyczne. Jego głównym celem jest ostrzeganie operatorów maszyn o zbliżaniu się do strefy niebezpiecznej, w której występuje ryzyko porażenia prądem elektrycznym.
Zasada działania

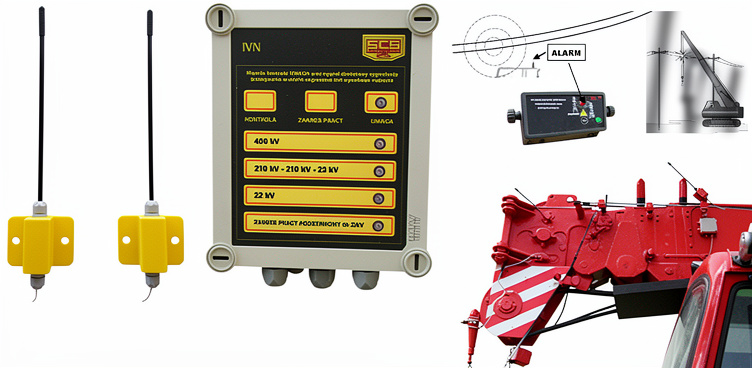

W momencie, gdy jedna z sond urządzenia zostanie zbliżona do obszaru chronionego przez linię wysokiego napięcia, wskaźnik IVN uruchamia optyczne i akustyczne sygnały ostrzegawcze.

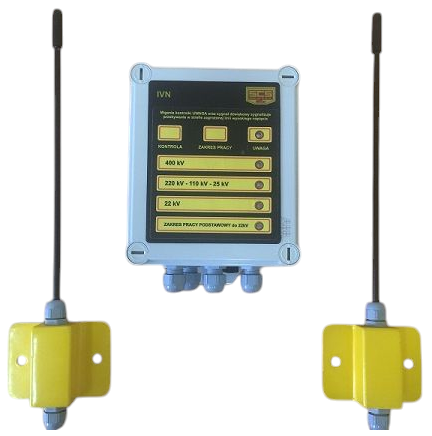

Budowa urządzenia
-

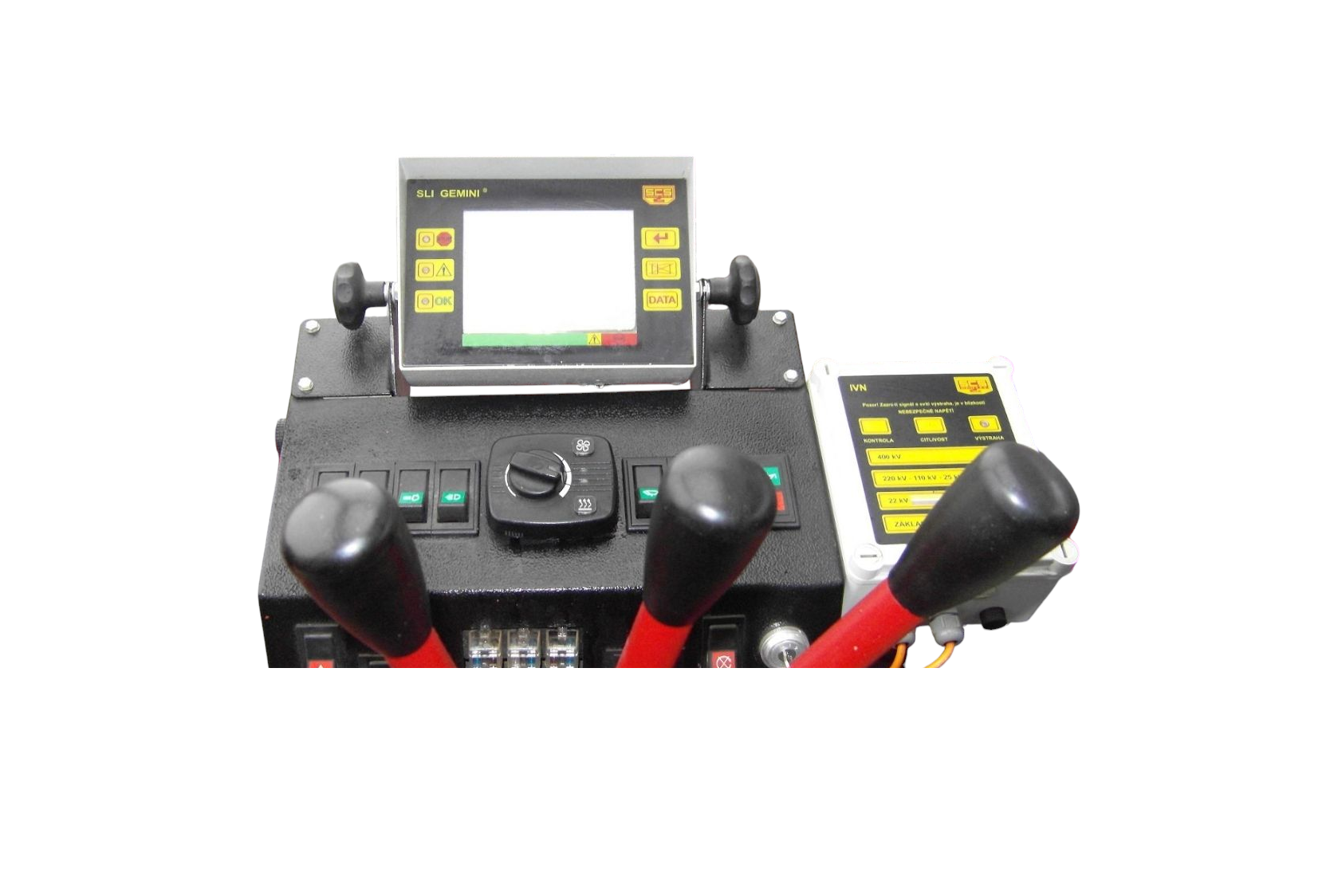

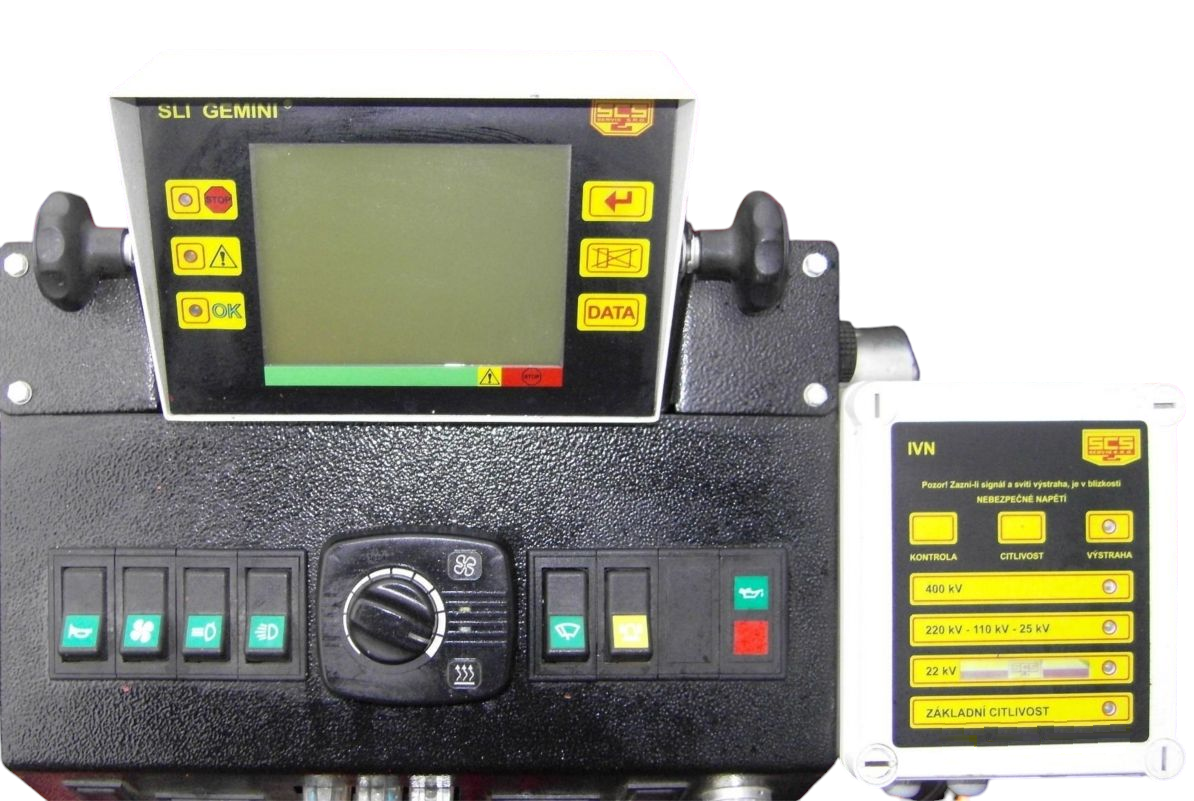

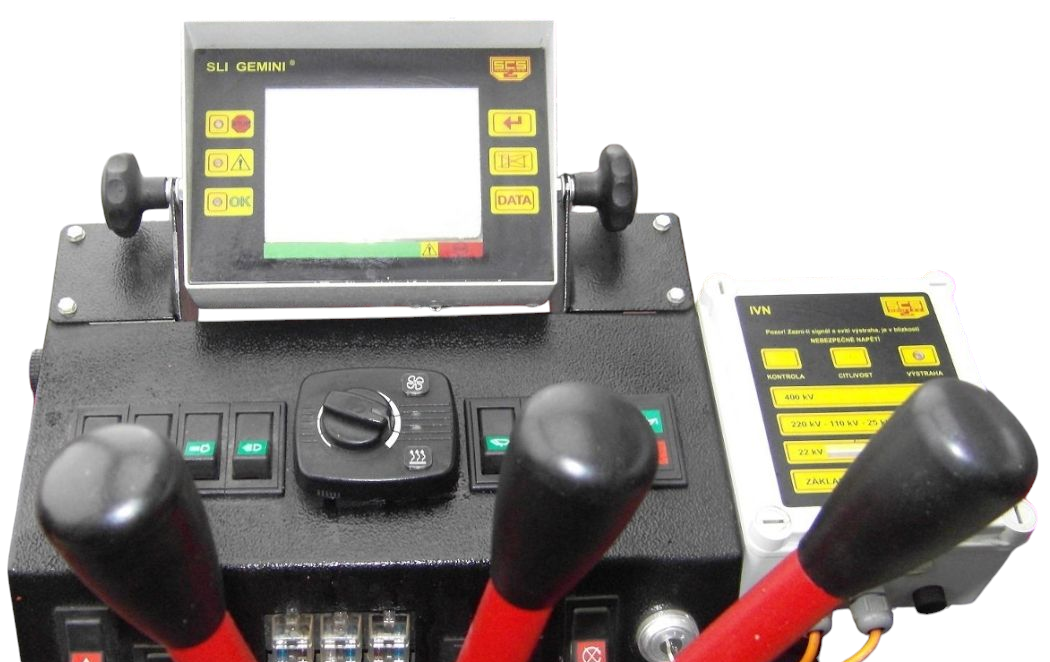

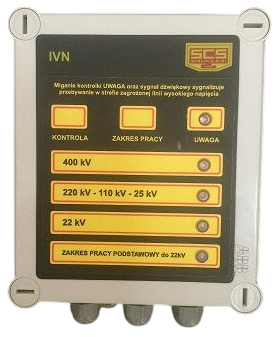

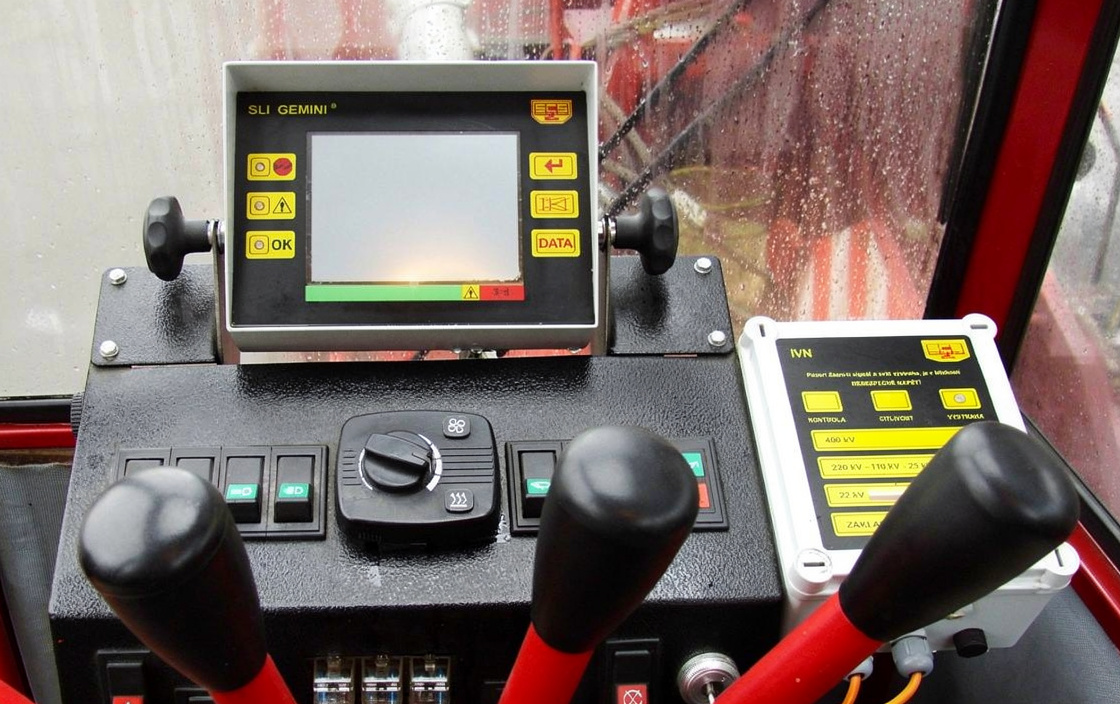

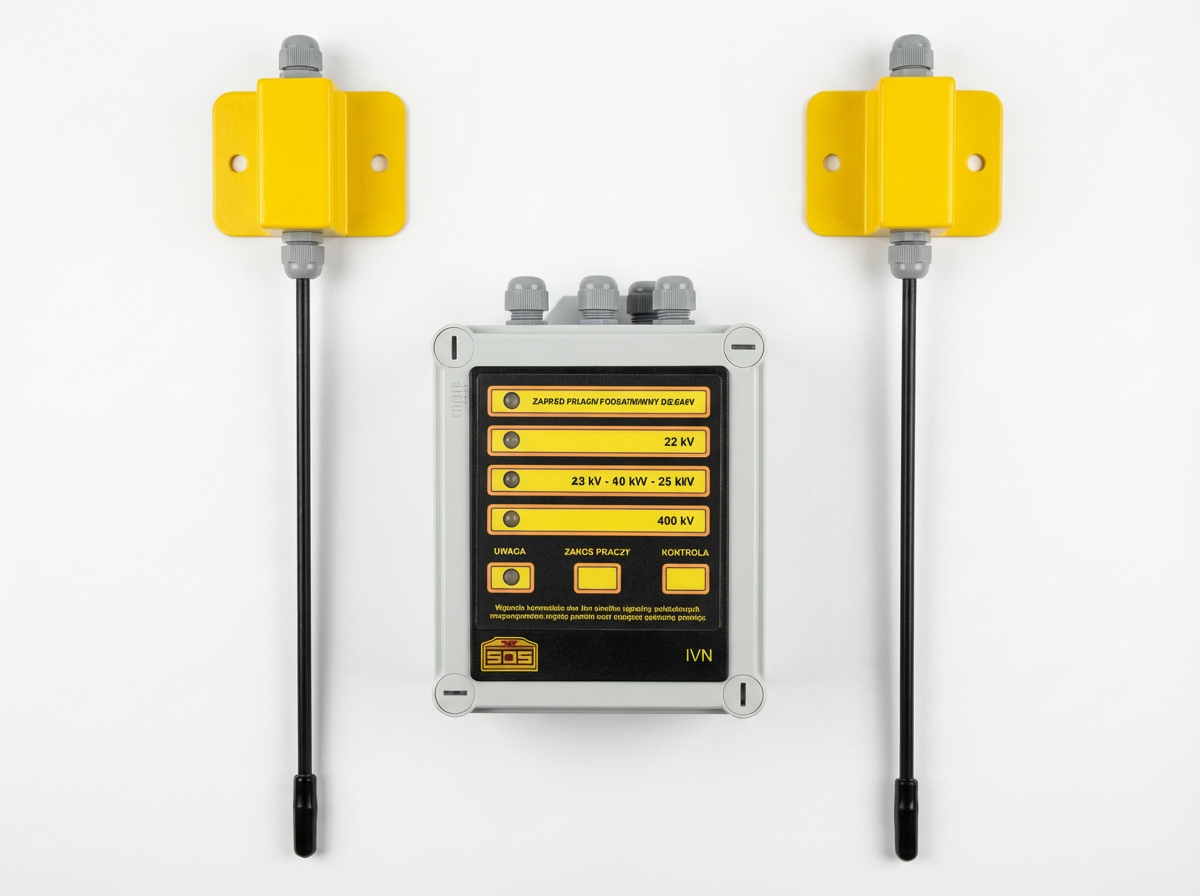

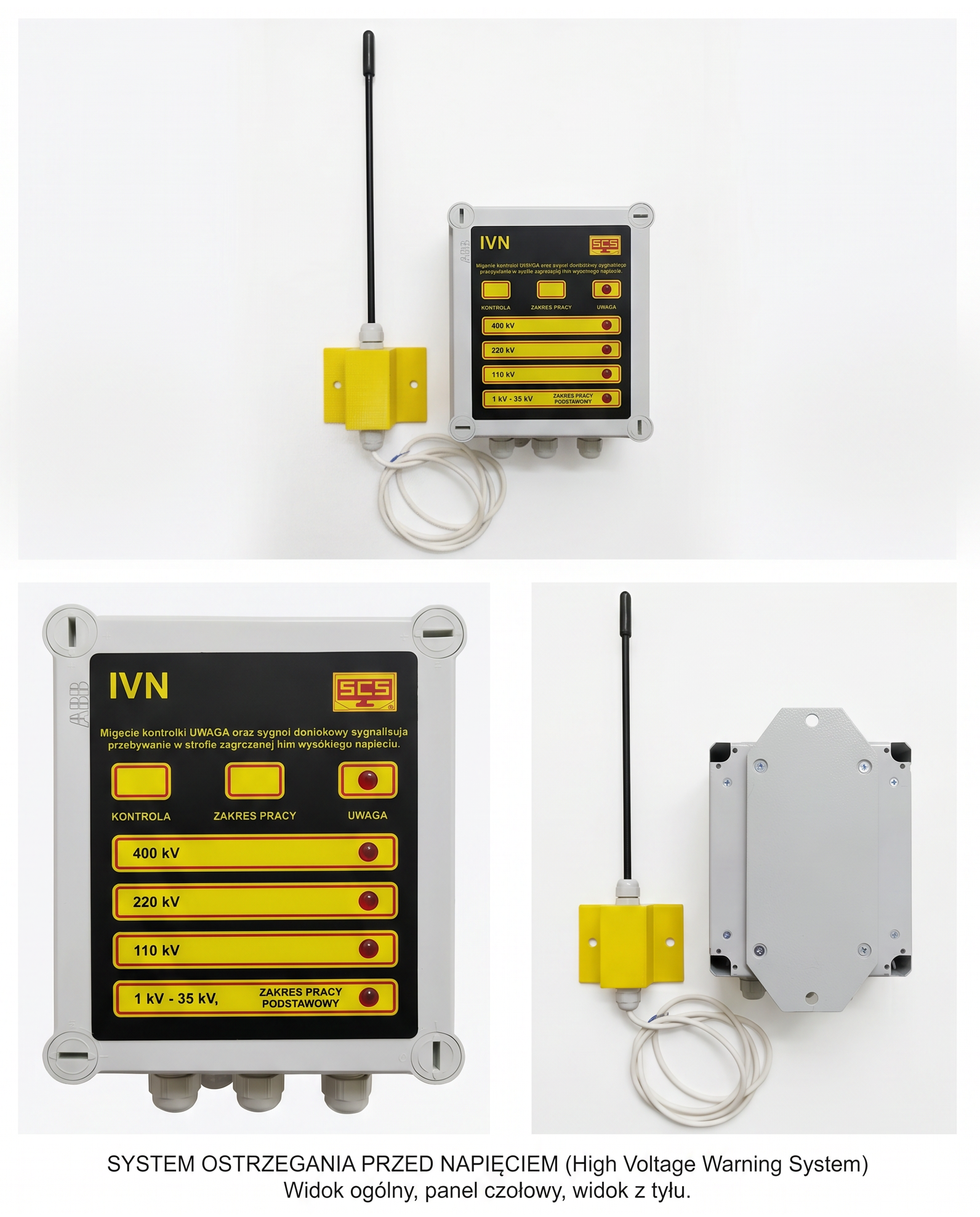

Centrala: Zawiera mikroprocesor, przyciski sterujące (dotykowy test funkcji, zmiana zakresu pracy), złącza do sond, zasilania oraz zewnętrznych sygnalizatorów (wymagany dodatkowy przekaźnik).
-

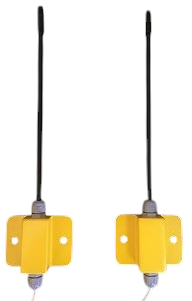

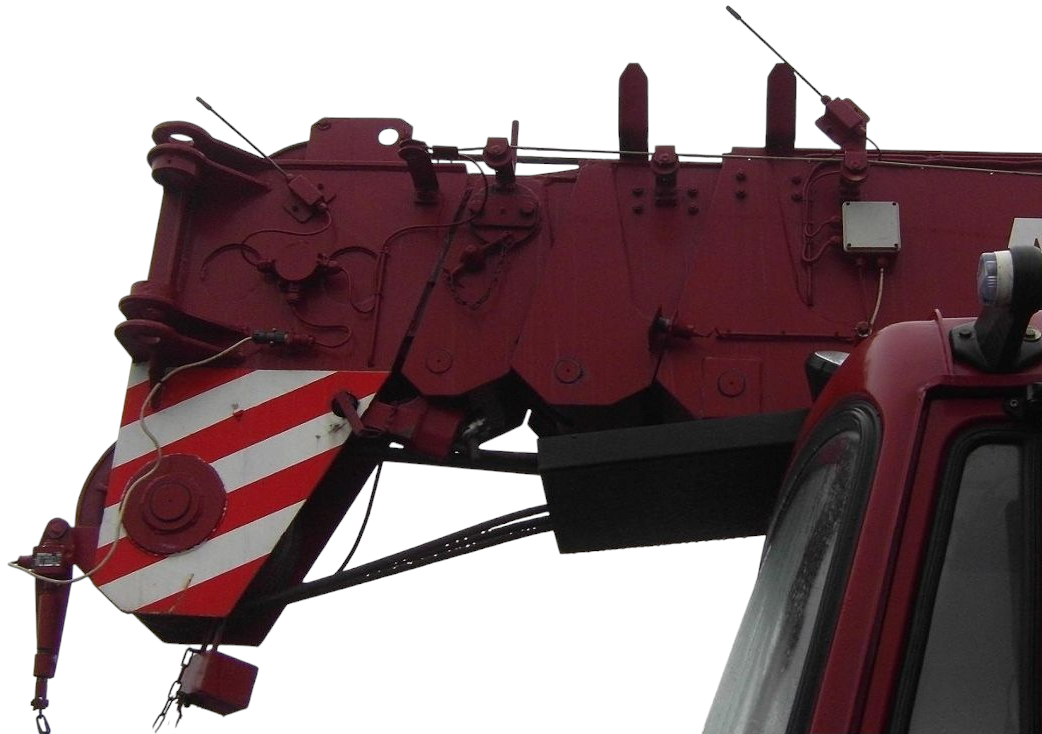

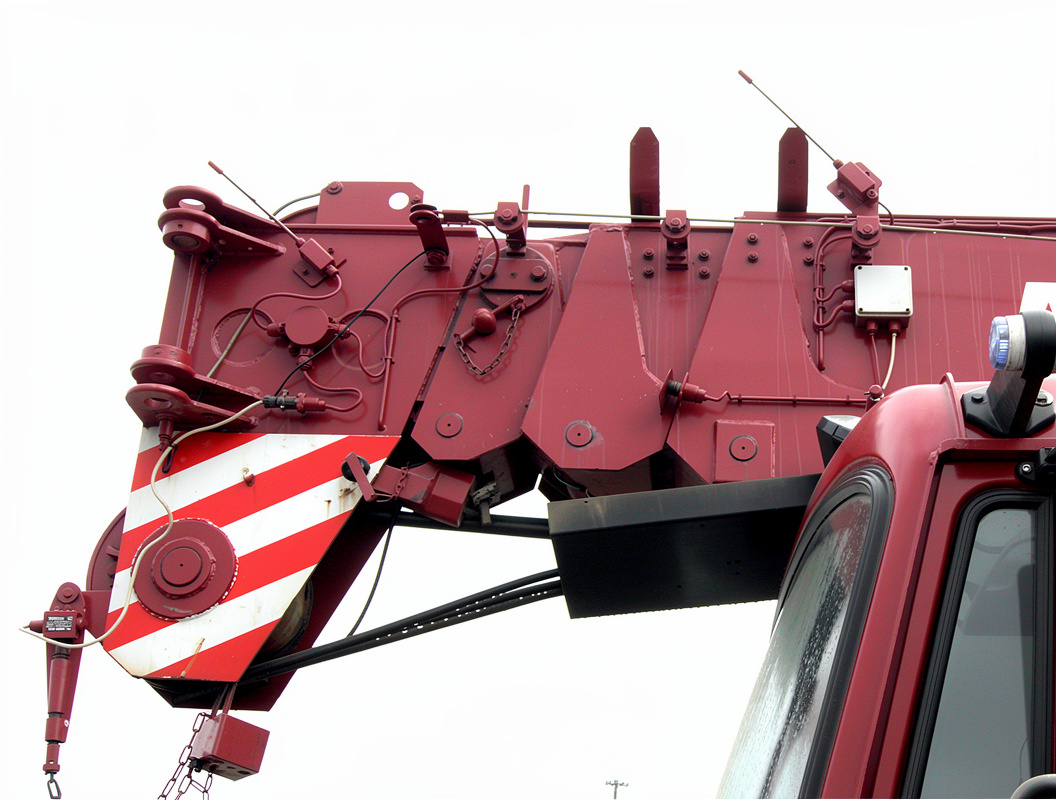

Sondy: Dwie sondy montowane na teleskopowym ramieniu żurawia – jedna na ramieniu podstawowym, druga na głowicy wysięgnika. Dla podnośników koszowych i platform roboczych stosuje się jedną sondę.
-
Zasilanie: Urządzenie jest zasilane z instalacji pojazdu/maszyny (12/24 V DC).
-
Obudowa: Kompaktowa konstrukcja umożliwia łatwy montaż na różnych typach maszyn.
Zastosowanie
Wskaźnik IVN znajduje zastosowanie w ochronie operatorów maszyn pracujących w pobliżu linii wysokiego napięcia, takich jak:
-
żurawie samojezdne,
-
koparki i koparko-ładowarki,
-
ładowarki teleskopowe,
-
podnośniki koszowe,
-
pompy do betonu,
-
maszyny rolnicze.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Napięcie zasilania | 10 – 28 V DC |
| Temperatura pracy | –15°C do +60°C |
| Maksymalny pobór prądu | 0,2 A |
| Stopień ochrony centrali | IP55 |
| Stopień ochrony sond | IP65 |
Czułość detekcji pola (zgodna z normami czeskimi)
| Napięcie linii | Minimalna odległość reakcji |
|---|---|
| 1 kV – 35 kV | 7 m |
| 35 kV – 110 kV | 12 m |
| 110 kV – 220 kV | 15 m |
| 220 kV – 400 kV | 20 m |
| Powyżej 400 kV | 30 m |
Dokładność wskazań: ±15% – uwzględnia zmienne warunki atmosferyczne (ciśnienie, wilgotność).
Na życzenie klienta urządzenie może zostać dostosowane do innych standardów BHP obowiązujących w danym kraju.
Certyfikaty i zgodność
-
Certyfikat EZU Praga
-
Oznaczenie CE
-
Zgodność z przepisami Rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003 r. (Dz.U. 2003 nr 47 poz. 401) – art. 55 nakłada obowiązek stosowania sygnalizatorów napięcia w urządzeniach mogących zbliżyć się do linii energetycznych.
Ograniczenia i uwagi
-
❗ Nie reaguje na linie przesyłowe prądu stałego
-
❗ Nie jest środkiem ochrony osobistej!
-
Producent nie ponosi odpowiedzialności za nieprawidłową instalację lub konfigurację urządzenia.
-
Przed każdym użyciem należy przeprowadzić test funkcjonalności.
Cena i zawartość zestawu
-
CENA: 4925,00 zł netto (z dostawą do klienta)
-
W zestawie:
-
Instrukcja obsługi i montażu (język polski)
-
Gwarancja
-
Certyfikat CE
-
Kontakt
📞 Tel.: 602 470 699 – wszelkie dodatkowe informacje
